芯片制造的隐秘战场：从一粒硅粉看半导体材料真假

芯片制造的隐秘战场：从一粒硅粉看半导体材料真假

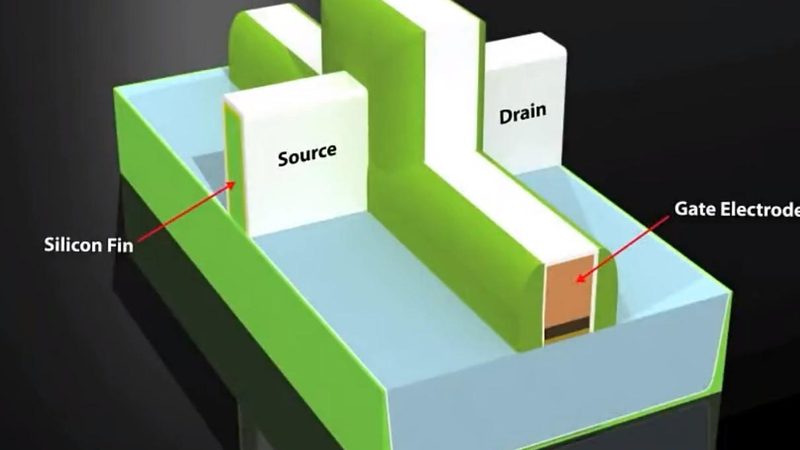

翻开任何一个晶圆厂的来料检验记录，最让采购和工程师头疼的往往不是价格谈判，而是材料真伪的判定。一颗看似普通的硅片，可能来自翻新产线；一瓶高纯气体，也许掺杂了工业级杂质。半导体材料真假问题，早已不是简单的“假货”概念，而是涵盖以次充好、过期翻新、参数虚标、产地造假等多种形态。在动辄数十纳米的制程面前，任何一点材料偏差，都可能导致整批晶圆报废。

材料真伪的核心战场，其实不在终端，而在供应链的源头。以硅片为例，正品单晶硅片的电阻率均匀性通常控制在5%以内，而翻新片或劣质片往往通过表面抛光掩盖内部的晶格缺陷。辨别这类材料，最直接的手段不是外观检查，而是用四探针测试仪测量电阻率分布。正规供应商会提供每批次的测试报告，而造假者往往只给一张模糊的出厂合格证。另一个关键指标是金属杂质含量，正品硅片的总金属杂质浓度通常在百亿分之一量级，而劣质片可能高出几个数量级。这种差异无法用肉眼判断，但可以通过二次离子质谱或全反射X射线荧光分析来验证。

高纯气体和化学试剂的辨别，则是另一场看不见的战争。电子级硫酸要求金属杂质含量低于十亿分之一，而工业级硫酸的杂质含量可能高出几千倍。有些供应商会以“分装”为由，将工业级试剂灌装到电子级容器中。辨别这类材料，除了要求提供批次分析报告，还要关注包装容器的密封性和内壁处理工艺。真正的电子级试剂包装需要经过超纯水清洗、氮气置换、真空包装等多道工序，而造假者的包装往往存在内壁腐蚀或密封不严的痕迹。一个简单的验证方法是取样后进行颗粒计数测试，正品试剂中0.5微米以上的颗粒数通常不超过每毫升100个，而劣质品可能成倍超标。

光刻胶和靶材这类功能性材料，真假辨别更多体现在工艺稳定性上。正品光刻胶的黏度、固含量、感光灵敏度等参数在批次间高度一致，而仿制品往往出现批次波动。靶材的真伪则要看纯度、晶粒尺寸和致密度。有些造假者会用低纯度金属熔炼后冒充高纯靶材，但在溅射过程中，杂质会形成电弧或颗粒，导致薄膜均匀性下降。辨别这类材料，最可靠的方法是进行小批量试制，对比刻蚀速率、膜厚均匀性等工艺参数。正规供应商会提供详细的工艺匹配数据，而造假者往往回避这类验证。

在行业实践中，材料真伪辨别已经形成了一套完整的流程。第一步是资质审查，核实供应商的授权证书、生产许可和第三方检测报告。第二步是来料检验，包括外观检查、尺寸测量、关键参数测试。第三步是工艺验证，将材料投入实际产线进行小批量试制。这三步缺一不可，但许多中小企业往往因为成本压力跳过后两步，最终付出更大的代价。值得注意的是，有些造假者会伪造检测报告，甚至购买正品样品应付抽检。因此，建立供应商黑名单制度和定期飞行检查机制，比单纯依赖检测报告更为有效。

半导体材料的真假之战，本质上是供应链透明度的较量。真正可靠的供应商会主动提供完整的溯源信息，包括原材料产地、生产批次、运输记录和检测数据。而那些在信息上遮遮掩掩、价格低得离谱的供应商，往往就是造假的重灾区。对于采购人员来说，与其花时间研究各种检测方法，不如先建立一套严格的供应商准入和考核体系。毕竟，在半导体行业，材料真伪的代价从来不是材料本身的价格，而是整条产线的良率和客户信任。
