芯片设计公司把版图交给晶圆厂，拿到一片片蓝紫色晶圆后，真正的考验才刚刚开始。封装测试这道工序，过去常被视作“后道”环节，如今却越来越成为决定芯片能否量产、能否在终端站稳脚跟的关键。尤其是在上海，聚集了大量面向物联网、汽车电子、工业控制等细分领域的芯片公司，这些企业对封装测试的需求高度碎片化，标准化的通用方案往往水土不服。定制化，已经不再是锦上添花的选项，而是一道必答题。

从通用封装到系统级定制，技术演进倒逼模式升级

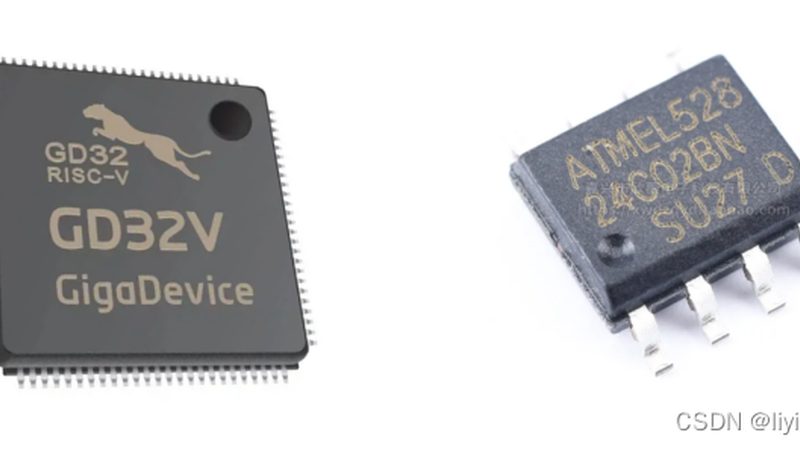

传统封装以QFN、BGA等标准形式为主，封装厂提供固定型号，芯片公司按照规格设计焊盘和引脚。这种模式在消费电子量大面广的时代效率很高，但到了传感器融合、射频前端、功率模组等场景，问题就暴露了：芯片尺寸、散热路径、抗干扰要求各不相同，标准封装要么性能妥协，要么尺寸浪费。上海很多中小型设计公司，产品迭代快、应用场景窄，他们需要的不是封装厂“货架上的成品”，而是从基板设计、引脚布局到测试程序开发的一体化定制。这种需求倒逼封装测试企业从“来料加工”转型为“方案设计服务商”，在前期就深度参与芯片的物理实现。

避坑第一步，认清定制化不是“越特殊越好”

不少工程师第一次接触定制化封装时，容易陷入一个误区：把需求写得越细、越“特别”，效果就越好。实际上，封装定制化的核心是平衡性能、成本与周期。比如一颗用于车载摄像头的小尺寸图像传感器，如果强行要求超薄封装，可能会牺牲散热可靠性；如果要求所有引脚都做金线键合，成本会大幅上升，而实际信号质量未必有明显改善。在上海，成熟的封装测试企业往往会先做一步“需求收敛”——把客户提出的几十项要求，对照工艺能力、材料库存、设备兼容性做一个优先级排序。那些对性能影响不大、但会显著拉高成本或延长周期的参数，完全可以回归标准方案。真正的定制化，是知道在什么地方“不定制”。

测试方案定制，往往比封装本身更考验功力

很多芯片公司把注意力放在封装结构上，却忽略了测试环节的定制需求。一颗芯片能不能顺利通过量产测试，直接决定良率和出货节奏。上海不少AI芯片和射频前端芯片，内部集成了多个功能模块，传统的ATE测试程序只能覆盖基本参数，对于模块间的串扰、动态功耗、特定协议握手等场景，需要专门开发测试用例。更复杂的情况是，有些芯片在封装完成后，由于引脚间距或信号路径变化，原本在晶圆测试阶段有效的参数，在封装测试中却出现偏差。定制化测试方案的意义，就在于提前预判这些“封装后效应”，在测试硬件（如探针卡、负载板）和软件（如测试向量、边界扫描链）层面做针对性适配。一家有经验的封装测试合作方，会在设计阶段就给出测试可行性评估，而不是等到封完才发现测不了。

从样品到量产，定制化方案的分阶段交付策略

定制化封装测试最怕“一步到位”。很多上海初创公司，第一版工程样品只有几十颗，却要求封装厂直接开一套专用模具，结果样品验证后设计改了两次，模具费全部浪费。合理的做法是分阶段推进：工程阶段采用通用基板或临时引线键合，快速验证芯片功能和封装可行性；进入小批量试产时，再根据实际电性能和热性能数据，微调基板层叠结构和材料参数；只有确认设计冻结后，才投入量产级模具和测试治具。这种渐进式定制，既能控制前期投入，又能在每个阶段获得真实数据反哺设计。封装测试企业在这中间扮演的角色，更像是芯片公司的“工艺参谋”，帮助判断什么时候该“将就”，什么时候该“讲究”。

上海产业生态的特殊性，让定制化封装测试有了更多可能性

上海集成电路产业链的完整度在国内首屈一指，从EDA工具、材料供应到设备维修，都能在区域内找到资源。这意味着定制化封装测试的响应速度可以很快——基板打样三天能出，测试程序联调一周内完成。但同时也带来了选择困难：不同封装厂的工艺侧重点不同，有的擅长系统级封装，有的在功率器件散热上有独家技术。芯片公司需要做的不是找一家“全能型”供应商，而是根据自身芯片的类型和量级，找到在某个细分领域有深度经验的合作伙伴。比如一颗用于工业电机驱动的IGBT模块，对热循环和高压隔离的要求极高，那么选择在DBC基板工艺和银烧结技术上有积累的封装厂，远比找一家能做手机芯片封测的大厂更合适。定制化的本质，不是让封装厂来适应所有需求，而是让芯片公司学会用封装厂的工艺语言，表达自己的产品逻辑。
